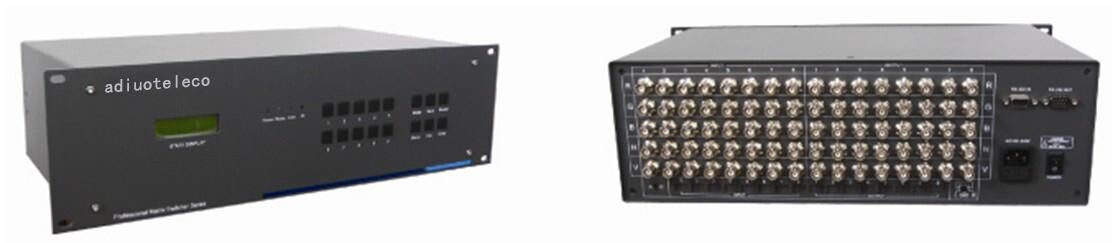

MRXH系列矩阵切换器是专门为高分辨率RGBHV信号的显示切换而设计的高性能宽带矩阵开关设备，特点为RGB带宽高，接口损失小，便于和75-3以上同轴电缆连接，适于长距离传输环境。其输入、输出端均为5BNC（RGBHV）接口。可将多路输入信号任意选择一路或多路分别输出给一路或多路显示设备。控制方式包括面板手动控制、RS-232控制等方式。RS-232输入、输出，可多台连接，便于扩展。通过随机奉送的控制软件，可控制矩阵切换、自动循环画面切换等等。该系列产品可广泛应用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。
产品特性：
RGBHV非平衡音频矩阵切换器，前面板/RS-232/RS-485控制
350MHz，字符液晶显示
兼容复合视频、S－视频、分量视频、HDTV、RGsB、RGBHV
超宽带技术设计，350M（－3dB）的满载RGB视频带宽
采用数字同步识别处理（DSIP）技术
采用大尺寸彩色液晶显示屏，可显示设备各通道的切换状态、输入信号特性等 信息，方便切换控制
采用多种切换控制方式：面板控制切换、RS232控制切换、红外遥控切换（选 配）键盘控制切换（选配）
可机架安装的标准机箱
多组全局预置，掉电自动保存
技术性能及指标：
串扰： -50dB@10Mhz
输入阻抗： 75Ω
输出阻抗： 75Ω
同步信号电平：1.0V – 5.0Vp-p,标称值4V
控制端口： RS-232,9针COM连接口
波特率： 2400，4800，9600
控制协议： 8位，1个停止位，无奇偶校验
回波损耗： -30dB@5MHz
最大DC补偿： ±5mV-0
支持分辨率： 1600*1200以上
信噪比： 大于60dB
电源： 220VAC-240VAC，50/60Hz
功率： 100W
机架安装： 标准U
尺寸： 48cm*30cm*(8-44)cm
重量： 5.5-15 kg
适用温度： -10-50摄氏度
适用湿度： 小于9%（无冷凝）
防震等级： 纸箱中ISTA/NSTA 1A
平均故障间隔时间（MTBF）： 30000小时
产品型号：
1.MRXH-4×4
输入接口： 4路5BNC(RGBHV） 立体声音频（选装）
输出接口： 4路5BNC(RGBHV） 立体声音频（选装）
2.MRXH-8×4
输入接口： 8路5BNC(RGBHV） 立体声音频（选装）
输出接口： 4路5BNC(RGBHV） 立体声音频（选装）
3.MRXH-8×8
输入接口： 8路5BNC(RGBHV） 立体声音频（选装）
输出接口： 8路5BNC(RGBHV） 立体声音频（选装）
4.MRXH-8×16
输入接口： 8路5BNC(RGBHV） 立体声音频（选装）
输出接口： 16路5BNC(RGBHV） 立体声音频（选装）
5.MRXH-16×4
输入接口： 16路5BNC(RGBHV） 立体声音频（选装）
输出接口： 4路5BNC(RGBHV） 立体声音频（选装）
6.MRXH-16×8
输入接口： 16路5BNC(RGBHV） 立体声音频（选装）
输出接口： 8路5BNC(RGBHV） 立体声音频（选装）
7.MRXH-16×16
输入接口： 16路5BNC(RGBHV） 立体声音频（选装）
输出接口： 16路5BNC(RGBHV） 立体声音频（选装）
8.MRXH-24×4
输入接口： 24路5BNC(RGBHV） 立体声音频（选装）
输出接口： 4路5BNC(RGBHV） 立体声音频（选装）
9.MRXH-24×8
输入接口： 24路5BNC(RGBHV） 立体声音频（选装）
输出接口： 8路5BNC(RGBHV） 立体声音频（选装）
10.MRXH-24×16
输入接口： 24路5BNC(RGBHV） 立体声音频（选装）
输出接口： 16路5BNC(RGBHV） 立体声音频（选装）
11.MRXH-24×24
输入接口： 24路5BNC(RGBHV） 立体声音频（选装）
输出接口： 24路5BNC(RGBHV） 立体声音频（选装）
12.MRXH-32×8
输入接口： 32路5BNC(RGBHV） 立体声音频（选装）
输出接口： 8路5BNC(RGBHV） 立体声音频（选装）
13.MRXH-32×16
输入接口： 32路5BNC(RGBHV） 立体声音频（选装）
输出接口： 16路5BNC(RGBHV） 立体声音频（选装）
14.MRXH-32×32
输入接口： 32路5BNC(RGBHV） 立体声音频（选装）
输出接口： 32路5BNC(RGBHV） 立体声音频（选装）
15.MRXH-32×64
输入接口： 32路5BNC(RGBHV） 立体声音频（选装）
输出接口： 64路5BNC(RGBHV） 立体声音频（选装）
16.MRXH-48×16
输入接口： 48路5BNC(RGBHV） 立体声音频（选装）
输出接口： 16路5BNC(RGBHV） 立体声音频（选装）
17.MRXH-48×24
输入接口： 48路5BNC(RGBHV） 立体声音频（选装）
输出接口： 24路5BNC(RGBHV） 立体声音频（选装）
18.MRXH-48×32
输入接口： 48路5BNC(RGBHV） 立体声音频（选装）
输出接口： 32路5BNC(RGBHV） 立体声音频（选装）
19.MRXH-48×48
输入接口： 48路5BNC(RGBHV） 立体声音频（选装）
输出接口： 48路5BNC(RGBHV） 立体声音频（选装）
20.MRXH-64×16
输入接口： 64路5BNC(RGBHV） 立体声音频（选装）
输出接口： 16路5BNC(RGBHV） 立体声音频（选装）
21.MRXH-64×32
输入接口： 64路5BNC(RGBHV） 立体声音频（选装）
输出接口： 32路5BNC(RGBHV） 立体声音频（选装）
22.MRXH-64×64
输入接口： 64路5BNC(RGBHV） 立体声音频（选装）
输出接口： 64路5BNC(RGBHV） 立体声音频（选装）
23.MRXH-128×64
输入接口： 128路5BNC(RGBHV） 立体声音频（选装）
输出接口： 64路5BNC(RGBHV） 立体声音频（选装）
|
