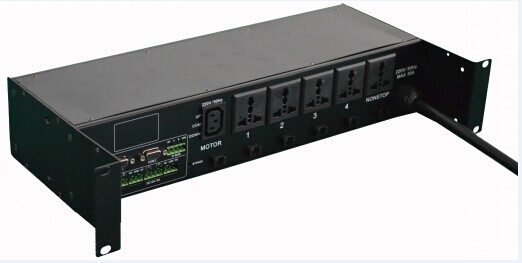

NCP141M是一款具有多种功能、多种用途、可编程的网络系统管理主机，其任务是连接并控制其他设备。为完成此任务，必须用与其配套的 WINDOWS 环境下的集成开发软件“LR0401”对此设备进行编程。控制程序可以根据应用需要现场制作，控制程序将控制各个端口，如以太网网络端口、多功能串口、本地低速专用RS485端口、弱继电器端口以及开关量接口等，所有这些端口都可以设定为适合于被控设备的参数要求。NCP141M网络系统管理主机还可以应用于其他控制系统中，对其扩展或替代。

特性与功能

NCP141M是一个低成本高效能的网络系统管理主机，既可以自成系统，又可以配合其他系统使用。设计应用于工业、商业或民用的网络控制系统环境下。NCP141M网络系统管理终端提供标准以太网TCP/IP接入方式。其高速、低功耗、具有丰富逻辑构件的特性非常适合于以下控制领域：会议室、电教室、媒体管理中心、视像会议环境、远程教育、家居自动化等。

l RFID门禁读卡器接口

l 2路双向RS232接口

l 1路485接口

l 1路220V投影幕升降控制接口

l 4路（每路13A）总电流30A，可编程时序电源接口

l 1路220V直通长供电接口（13A）

l 1路网络接口

l 2路弱电继电器接口

l 1路电锁控制接口

l DC12V／3A常供电接口

l 2路开关量接口

l 本地快捷控制面板接口

l 总电流电压检测

l 控制动作、读卡信息，电流电压检测数据均可通过网络与后台机房集中控制互联互通

5.端口说明

端口功能如下

（1）RFID接口

一路RFID门禁读卡器接口，可内存500张卡信息，支持Wiegand通信协议。

（2）RS232接口

两个DB9母头输出的可编程双向串行端口，支持RS-232通讯协议，传输速率最高可以达到115200bps。支持1200～115200bps间的十四种标准速率。

9 PIN的输出定义并不是完全标准的，对于RS-232模式来说，2(RXD)、3(TXD)、5(GND)、7(RTS)、8(CTS)引脚符合标准定义。

（3）485接口

N-BUS 4 PIN的连接端口用于扩展RS485接口设备。

（4）投影幕升降控制接口

可以承载额定13A 交流220VAC的电力，提供端口互锁功能。

（5）时序电源接口

四路时序电源接口，每路额定13A 交流220VAC的电力，每路相互独立，提供延时、排序操作功能。

（6）直通长供电接口

一路直通长供电接口，支持额定13A 交流220VAC的电力。

（7）NET网络接口

一路内嵌的10/100M以太网接口，RJ45端子，提供配制、上传及网络通讯等功能。

下表为NET端口的定义，出厂提供标准点对点网络通讯电缆一条。

NET 端口端子定义

（8）弱电继电器接口

两个弱电继电器端口，常开触电，每组相互独立并隔离，每组可以承载1A 30VAC/DC。

（9）电锁控制接口

一路电锁控制接口，支持常开或常闭。

（10）DC12V／3A常供电接口

DC12V/3A供电接口，用于常用的12V电压设备供电。

（11）开关量接口

此端口提供可编程的两路干触点输入接口。常用于开关量的采集。

（12）控制面板接口

用于连接10键快捷控制面板，DB9母头输入的端口，信号直通。
